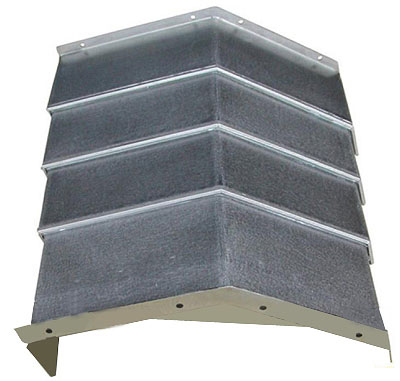

机床导轨钢板防护罩技术特点：
材料：采用真正的 1Cr18材质不锈钢板为主体材料、其他连接板与随动挂条等部件均采用不锈钢板材质。具有承重量大、耐酸碱液腐蚀不生锈、耐高温、寿命长的特点.
机床导轨钢板防护罩的设计使其能经受撞击和炽热碎片引起的+900℃高温。为防止上肢误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于47mm,安全距离应不小于460mm。装配在每个折面上的不锈钢防护罩就具有这种功能。它们可以摆动也可以被固定。
机床导轨钢板防护罩通过安装在被保护件二端的对中法兰，与被保护件实行无接触联接。护罩内没有任何金属零件，不用担心护罩工作时会出现零件松动而给机器造成严重的磨损和破坏。若护罩是在中等温度环境下使用，就可以选用此种方式。
机床导轨钢板防护罩护行程长和压缩小的优点；护罩行程长，压缩小，长度的比值为1:10.如用户对护罩型式有特殊要求，我厂可与用户协商设计。
机床导轨钢板防护罩结构和布局应设计合理,使人体不能直接进入危险区域，为防止指尖误通过而造成伤害时,其开口宽度:直径及边长或椭圆形孔的短轴尺寸应小于6.5mm,安全距离应不小于35mm.
钢板机床导轨防护罩设计参数
|
|
|
代号 |
名 称 |
数据 |
备注 |
代号 |
名称 |
数据 |
备注 |
|
Le |
拉伸后长度 |
|
|
BS |
滚轮支承宽度 |
|
|
|
Lz |
压缩后长度 |
|
|
BM |
滑块支承宽度 |
|
|
|
Lt |
最大行程 |
|
|
a°、b° |
弓型倾角 |
|
|
|
B |
导轨宽度 |
|
|
n |
预计节数 |
|
|
|
Bc |
防护罩总宽 |
|
|
d |
钢板厚度 |
|
用户预选 |
|
H |
防护罩总高 |
|
|
|
安装孔 |
|
按用户要求 |
|
H1 |
导轨侧面高度 |
|
|
钢板材料 |
1Gr13 |
2Cr13 |
用户选定 |
|
H2 |
导轨上护罩高度 |
|
|
支撑形式 |
滚轮 |
滑块 |
用户选定 |
|
H3 |
安装位置高度 |
|
|
配套机床型号 |
|
|
|
|
H4 |
安装板高度 |
|
|
订货单位 |
|
|
|
|
H5 |
滚轮高度 |
|
|
联系人 |
|
电话 |
|
|
注：1. 用户订货时只要填明上数据、选定材料，我厂代为设计、制造。
2. 如用户对护罩型式有特殊要求，我厂可与用户协商设计，满足要求。
3. 每种防护罩填写一张。如样本不够，可复印填写。 | | | | | |
